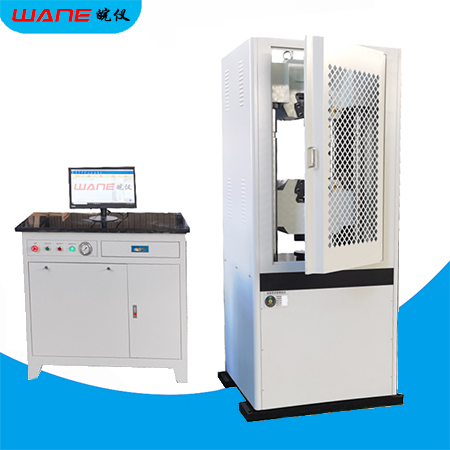

WY-600GA电液伺服液压万能试验机

电液伺服液压万能试验机是科研机构,大专院校,冶金、机械制造、锅炉容器及航空航天等企事业单位理想的高品质检测设备。根据行业标准实现对钢筋、螺纹钢、钢板、金属板材等不同金属材料或产品进行拉伸、压缩、弯曲、剪切等力学性能试验,该万能试验机采用油压加荷,操作方便,性能稳定,安全可靠.试验操作和数据处理符合GB/T228.1-2010《金属材料室温拉伸试验方法》,可根据:GB、ASTM、DIN、ISO、JIS、BS等标准进⾏实验。

产品详情
WY-600GA电液伺服液压万能试验机
液压万能试验机是科研机构,大专院校,冶金、机械制造、锅炉容器及航空航天等企事业单位理想的高品质检测设备。根据行业标准实现对钢筋、螺纹钢、钢板、金属板材等不同金属材料或产品进行拉伸、压缩、弯曲、剪切等力学性能试验,该万能试验机采用油压加荷,操作方便,性能稳定,安全可靠.试验操作和数据处理符合GB/T228.1-2010《金属材料室温拉伸试验方法》,可根据:GB、ASTM、DIN、ISO、JIS、BS等标准进⾏实验。
液压万能试验机主要技术参数:
1、最大试验力      600KN
2、试验力示值相对误差      ≤示值的±0.5%
      力值分辨率: 1/600000
3、试验力测量范围       最大试验力的2%~100%
4、等速应力控制范围      2~60 (N/mm2•S-1)
5、应力速率误差        ≤±0.5%
6、等速位移控制范围       0.05-100(mm/min)
7、位移速度相对误差       ≤±0.5%

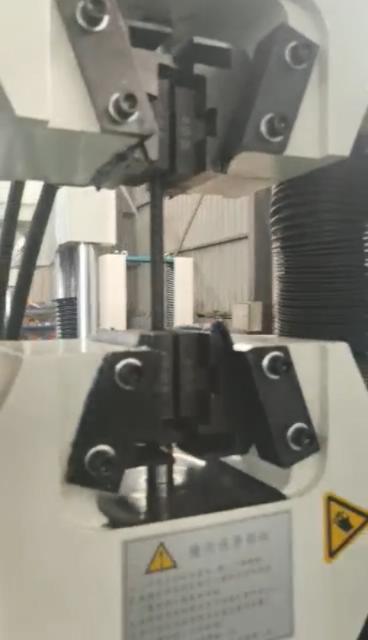

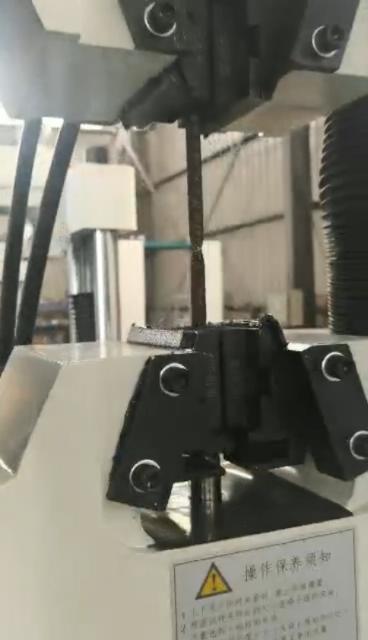

8、钳口夹紧方式:         液压夹紧
9、圆试样夹持直径范围    6mm~Φ40mm
10、扁试样夹持厚度范围    0~15mm
11、最大拉伸试验空间        700mm
12、最大压缩试验空间        700mm
13、活塞最大移动速度        0-100 mm/min
14、试验空间调整速度        190 mm/min
15、上下压盘尺寸            Φ160mm
16、最大活塞行程               200mm
17、设备尺寸                      950×750×2170mm
18、重量                            1800kg
液压万能试验机标配辅具
1、扁平钳口 0~15 1套
2、V形钳口 Φ13~φ26 1套
3、V形钳口 Φ26~φ40 1套
4、压缩附具 压盘φ160 1套
万能试验机设计制造执行标准:
GBT228[1].1-2010金属材料 拉伸试验:室温试验方法
GBT 10623-2008 金属材料 力学性能试验术语
GB/T 2611-2007试验机通用技术要求
GB/T8612-2015电液伺服万能试验机;
 GB/T228金属材料室温拉伸试验方法
 GB/T7314材料室温压缩试验方法
JJG 1063-2010 国家计量检定规程
GB/T 16825-2008静力单轴试验机的检验
JJF 1103-2003 万能试验机计算机数据采集系统评定
GB/T 22066—2008静力单轴试验机用计算机数据采集系统的评定
液压万能试验机机械工艺结构:
1.   试验机主机采用油缸下置式结构,拉伸空间位于主机的上方,压缩、弯曲、剪切等试验空间位于主机下方中横梁和工作台之间,通过中横梁的移动调整试验空间,工作台与油缸采用硬接触,中压平衡活塞,活塞始终处于油缸中心,减少油缸和活塞之间的摩擦,使实验精度更高、力值更准。克服了工作台和活塞的球面接触,理论导向的传统工艺。从而保证产品的机械性能的稳定性。
2.   主机的结构件采用铸钢件热处理后精密加工制成,立柱及传动件采用高性能合金结构钢精密制作,经严格的检验和精细地装配,整机不仅整体刚性强而且稳定性好。主辅油缸均采用无间隙油膜密封,无渗漏油,钳口处采用中心复式油缸直推式夹紧,克服了托板衬板夹块套装结构的易滑动易变形的缺点,而且装卸更换非常方便,经久耐用。
试验机控制、测量系统:
1、本机采用全数字闭环控制系统进行控制及测量,并通过计算机进行试验过程及试验曲线的动态显示,和数据处理,试验结束后可通过图形处理模块对曲线放大进行数据再分析编辑,满足多个国家关于金属拉伸试验规定中的各项标准试验,也可以按照行业标准实现对不同材料或产品的拉伸、压缩、弯曲、剪切等类型的试验,控制系统具有力控制、变形控制、位移控制三种控制方式,在试验过程中三种控制方式可以按照设定程序平滑切换。
2、软件可以自动求取ReH (上屈服强度)、ReL(下屈服强度)、Rp0.2(规定非比例延伸强度)、Rt0.5(规定总延伸强度)、Rm(抗拉强度)、E(弹性模量) 等20多项所需要的试验数据。还可实现等速率力加荷 保载、等速率变形 保载、等速率位移 保载  等多种试验要求;
3、准确、完善的数据分析功能,采用人机交互方式分析计算测试材料的机械性能指标,也可人工干预分析过程,提高分析的准确度;
4、试验数据采用数据库管理方式,自动保存所有试验数据和曲线。
5、实现专用的位移、变形、力、速度闭环控制,试验过程中,可灵活更改试验速度及试验曲线,以使试验方案更灵活、快捷;
6、多层保护:具有软件和硬件两级保护功能,可实现对试验机的过载过流、过压、欠压、过速、限位等多种安全保护方式;
7、试验软件预留多个开放式的程序接口,用户可自主编写定制特殊的试验方法,缺省执行GB、ISO等多种试验标准;预留开放式数据接口传输网络端口,便于用户后期的联网数据上传,以及软件的升级。
标签:金属材料拉力试验机 液压万能试验机 双柱式拉力机 电液伺服万能试验机 拉伸试验机 万能材料试验机
